Como conectar un '555' (Modo Astable y Modo Monoestable)

El 555 es un generador de pulsos (Timer) que puede llegar a ser muy útil cuando estas comenzando a armar tus circuitos. Este es uno de los circuitos integrados mas conocidos y mas utilizados. Según el tipo de fabricante recibe una designación distinta tal como TLC555, LMC555, uA555, NE555C, MC1455, NE555, LM555, etc. Los usos que le puedes dar van desde hacer un contador, reloj, hasta una alarma.

Conectarlo en modo Astable significa que va a estar emitiendo un pulso constante. Para que opere de este modo se tiene que conectar de la siguiente manera:
555 conectado de modo Astable
Como pueden observar en el circuito lo unico que no es variable es el capacitor C2, esto es debido a que solo es un capacitor de seguridad, no es necesario conectarlo, pero a veces no funciona el circuito a menos de que este ese capacitor, por lo que es recomendable conectarlo (utiliza valores muy bajos, puede ser cualquier capacitor de "lenteja"). Los otros valores varian dependiendo del tiempo que se desee; a continuacion estan las formulas.
El tiempo de carga y descarga (en segundos) del circuito se da por las siguientes formulas:
tc=ln(2)*(R1+R2)*C1
td=ln(2)*(R2)*C1

La frecuencia con que la señal de salida oscila está dada por la fórmula:
 f=1/(ln(2)*(R1+2*R2)*C1)


Al conectarlo de modo Monoastable va a emitir solamente un pulso al ser activado, para emitir otro pulso tiene que volverse a activar. Este puede ser usado en las alarmas, porque una vez activado solo se desactiva hasta que se cargue el capacitor. Se conecta asi:

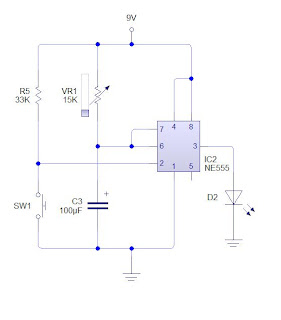

555 Conectado de modo Monoestable
 Este circuito funciona de la siguiente manera, al presionarse el switch SW1 comienza a cargarse el capacitor, lo que provoca que se active la salida y se prenda el led. Cuando se termina de cargar el capacitor, el circuito se apaga y se vuelve a prender hasta que se vuelva a presionar SW1. Otra vez los valores pueden variar para ajustar el tiempo de duración.
